SQUADRATRICE SICAR C40

La squadratrice Sega C40,

ha un robusto telaio in lamiera di acciaio piegata ed elettrosaldata, verniciato a polveri interno ed esterno,piano in ghisa normalizzata di grosso spessore rettificata, tutto il materiale è certificato.

monta 1 motore auto-frenante di potenza 7.5 hp di serie.

Il carro è di alluminio fresato e anodizzato di grosso spessore, può variare di lunghezza e larghezza secondo il modello o le richieste, corre su carrucole di acciaio temperate-rettificate e barre di acciaio cromato e rettificato.

Il gruppo lama è in acciaio normalizzato di spessore 30 mm rettificato, il movimento di inclinazione è calettato su supporti in ghisa sferoidale appoggiati sul basamento e sono di grosso inserimento inclinato.

Un volantino con orologio regolabile con battute regolabili dà l’inclinazione della lama e il suo movimento è regolato da bronzina precaricata e cardano, il tutto rende fluido il movimento.

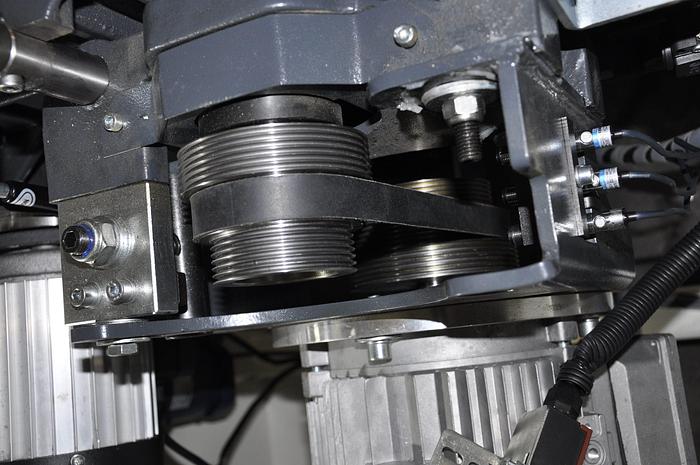

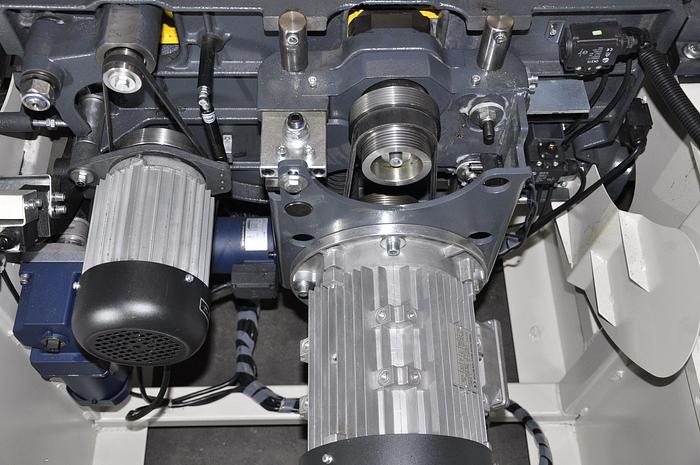

MOVIMENTI MOTORIZZATI LAMA

INCISORE

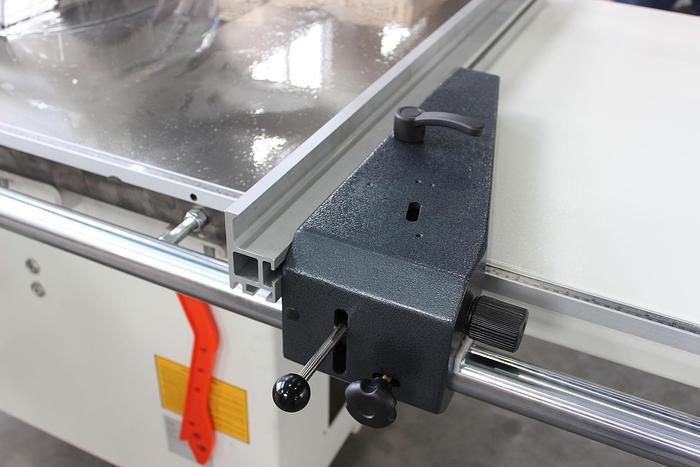

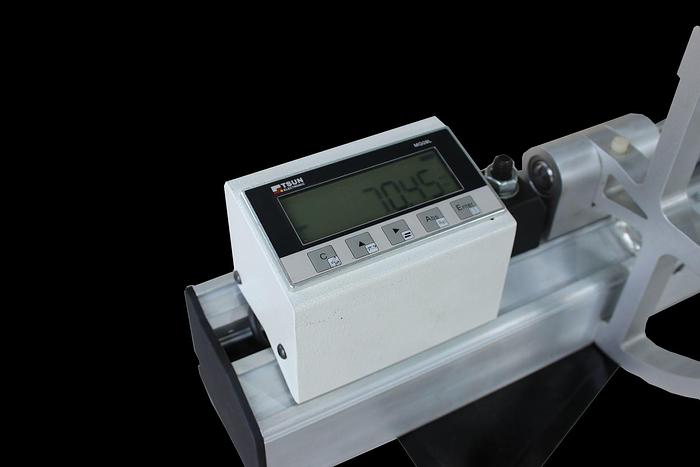

GUIDA PARALLELA CON VISUALIZZATORE QUOTA

DATI TECNICI

Dimensioni tavolo di lavoro

mm 1750×1000

Velocità lama

rpm 3K/4K/5K

Velocità lama incisore

rpm 8500

Diametro lama

mm 350-40×30

Diametro lama incisore

mm 120×20

Altezza di taglio a 45°

mm 97

Altezza di taglio a 90°

mm 140

Distanza max fra lama e riga parallela

mm 1400

Dimensioni carro

mm 3200x390x223

Motore trifase

kW-HP 5,5-7,5

Motore incisore

kW-HP 0,75-1

Peso kg 860

Imballo mm 3300x1100x1158
